TRAL-A / V Vibrasyon İzleme Sistemi

CEMB Online Durum İzleme Sistemleri

CEMB online/çakılı durum izleme sistemlerini, titreşim analizlerini ve; hız-aşımı, duruş/kalkış ve ters-dönüş gibi makina koruma sistemlerini içeren kestirimci bakım uygulamalarında geniş bir ürün gamı sunar.

Çözümlerimizi sıralamak gerekirse:

Titreşim, hız ve yer değiştirme ölçmek için endüstriyel ivme-ölçerler, hız-ölçerler, mesafe sensörleri, ayrıca devir ve temel faz açısı için sensörler, bu sensörlerden veri toplamak, görüntülemek ve bu verilerin analizi için dijital sinyal işleme sistemleri,
Titreşim Analizi temelli durum izleme ve ekipman koruma sistemlerinde kullanılmak üzere tasarlanmış pano bileşenleri; genel olarak endüstride motor, pompa, fan, kompresör, hidrolik ve buhar türbinleri gibi döner ekipmanların tamamını izlemek ve korumak için tasarlanmış donanımlar ve sistemler.

Tamamı SIL2 veya SIL3 sertifikalarına sahip tüm ivme, hız ve yer değiştirme sensörlerimiz ile titreşim izleme amaçlı donanımlarımız gerek sntadart gerekse de ATEX ve IECEX sınıfı patlayıcı ortamda kullanılmak üzere tasarlanmış ve belgelendirilmiştir.

CEMB portföyündeki bu donanımlar rafineriler, petrol ve doğalgaz tesisleri, kimya endüstrisi, gıda sanayi, su ve atıksu tesisleri, enerji santralleri, çimento, demir-çelik ve kağıt sanayide yaygın olarak kullanılmaktadır.

İki alarm seviyesine sahip mutlak titreşim ölçüm ve izleme sistemi

Kolay kuruluma elverişli bu kompakt modül, işletmedeki mevcut izleme sistemlerine doğrudan entegrasyon için tasarlanmıştır.

Endüstride standart olarak kullanılan tüm döner ekipmanların rulman veya yataklarının mutlak titreşimini ölçmek için kullanılabilir. İşletmedeki mevcut izleme sistemlerine doğrudan analog bir sinyal (4-20 mA) ve 2 alarm kontağı sağlamak üzere arayüze veri aktarımına olanak tanır.

Titreşim izleme amaçlı TRAL-A ve TRAL-V vericileri, mevcut geleneksel kablolu titreşim izleme sistemlerinin uygulama olanaklarını genellikle sınırlayan kurulum ve kablo bağlantısının etkilerini en aza indirir.

Sistem tercihi yaparken seçilebilecek parametreler:

Transdüser türü (hız ölçer, ivmeölçer, PT100).
Ölçülen parametre (yer değiştirme, hız, ivme, sıcaklık).
Ölçüm modu (RMS, tepe, tepe-tepe).
Ölçüm aralığı.
Yüksek geçiren filtrenin karakteristikleri.
Düşük geçiren filtrenin karakteristikleri.

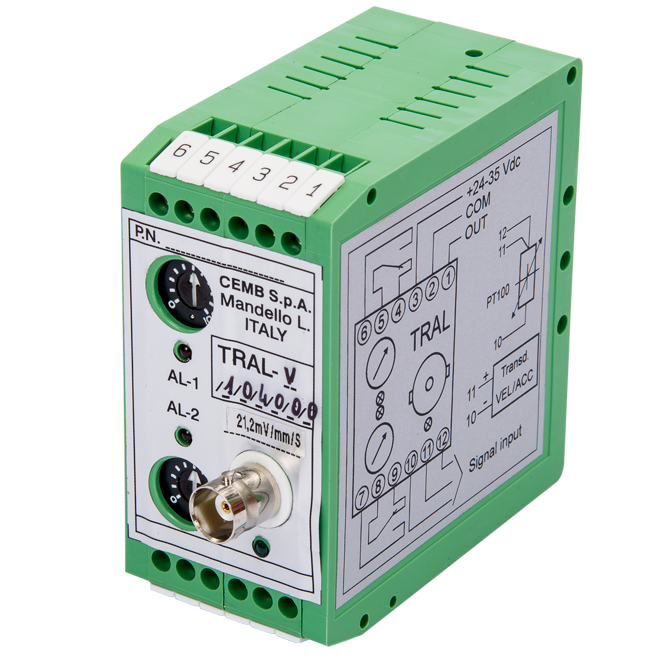

TRAL-A / V vibration monitoring

Teknik

Bileşen:	DIN rayına monte edilmek üzere tasarlanmış verici
	TRAL-V modeli, hız ölçer ile arabirim oluşturulabilir
	TRAL-A modeli, ön amplifikatör ile arabirim oluşturulabilir
Kullanılabilecek transdüktörler:
Hız ölçerler	T1-40 - T1-40V - T1-40BF
	T1-38 - T1-38V - T1-38BF
İvmeölçerler	TA18 - M16 - M602.
Güç kaynakları:	24 Vdc nominal (24-35 Vdc).
Harici bağlantılar:	Transdüser bağlantısı için terminal blok
	Alarm kontakları bağlantısı için terminal blok
	Analizöre bağlantı için BNC konnektörü.
Ortam çalışma sıcaklık aralığı:	-35°C ile +70°C arası
Alarm:	Ölçüm aralığının %10 ile %100'ü arasında ayarlanabilir 2 eşik
	Kademeli trimmerlar aracılığıyla ayarlanabilir tetikleme gecikmesi (0,2 ile 5 saniye).
	2 röle tetikleme işaretleyen LED.
