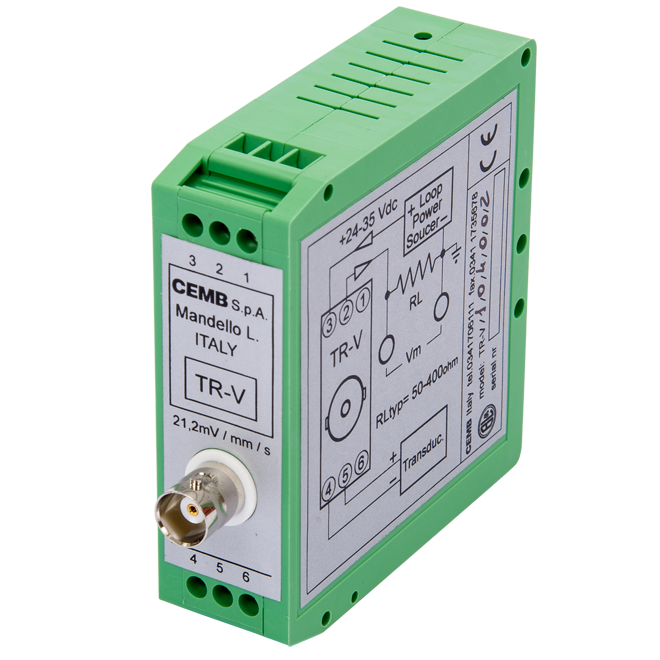

DIN rayına sabitlenmeye uygun mutlak titreşim izleme vericisi
TR-A/V/VMT vericisi, özel bir dönüştürücüye (ivmeölçer, hızölçer veya velomitör) bağlanarak herhangi bir makine desteğinin mutlak titreşimini ölçer ve 2 telli (4-20 mA akım döngüsü) veya 3 telli teknikle doğrudan bir veri toplama sistemine (PLC veya DCS) arayüz oluşturabilir.
GENEL AÇIKLAMA
TR-A/V/VMT titreşim izleme cihazı, kendisine bağlı dönüştürücüden gelen sinyali işler ve ölçülen büyüklüğe orantılı bir analog sinyale dönüştürür. Güvenli bir alana kurulabilir ve sınıflandırılmış bir alanda bulunan doğal güvenlik transdüserlerine sertifikalı bariyerler aracılığıyla bağlanabilir.
Güç kaynağı, giriş ve çıkış sinyalleri için terminal blokları ve analizöre bağlantı için bir BNC ile birlikte gelir.
| Bileşim | DIN rayına monte edilebilen verici |
| TA-18 – TA-18/S hassasiyetinde ivmeölçerlerle arabirim oluşturulabilir TR-A | |
| T1-40 – T1-40V – T1-40BF – T1-38 – T1-38V – T1-38BF hassasiyetinde hızölçerlerle arabirim oluşturulabilir TR-V | |
| TV-22 (3,94 mV/mm/s) hassasiyetinde velomitor TV-22 ile arabirim oluşturulabilir TR-VMT | |
| Güç kaynağı | 24 VDC nominal |
| 2 telli versiyon için 18-30 VDC | |
| 3 telli versiyon için 24-35 VDC | |
| Harici bağlantılar | PLC/DCS'ye bağlantı için terminal şeridi (2 veya 3 çekirdekli ekranlı kablo, maksimum kesit 2.5mm²) |
| Transdüserle bağlantı için terminal şeridi (2 veya 2 çekirdekli ekranlı kablo, maksimum kesit 2.5mm²) | |
| Analizörle bağlantı için BNC | |
| Çalışma sıcaklığı aralığı | 35°C – +70°C |
| Ölçüm türü | Mutlak titreşim |
| Dinamik performans | 5 – 10.000Hz |
| Doğrusallık | Ölçüm aralığı boyunca ve çalışma sıcaklık sınırları içinde ±2% |
| Yalıtım | Sinyaller ile kabin arasında ≥10⁸ Ω |
