4-20mA Mutlak titreşim vericisi, IP65 SS316 gövde, makinelerin çevrimiçi izlenmesi için 2 pinli dahili konnektör

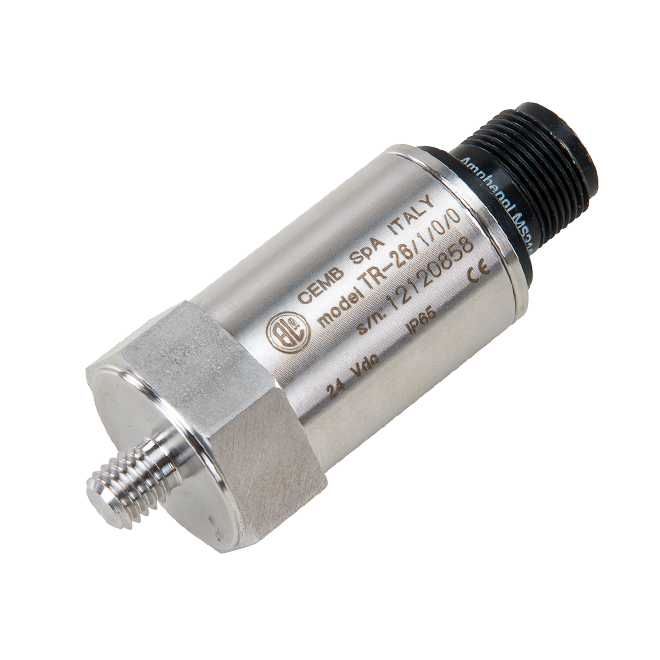

Entegre titreşim vericisi TR-26, herhangi bir döner makine desteğinin mutlak titreşimlerini ölçer.
Doğrudan makineye sabitlenen verici, titreşim hızına veya ivmesine orantılı bir elektrik sinyali (4÷20 mA) üretir. Verici, makine bağlantı dişine sahip AISI 316L gövdesinden üretilmiştir; veri toplama sistemine bağlantı, MIL-C-5015-2 pinli konektör aracılığıyla gerçekleştirilir.
NOT: Verici, farklı konfigürasyon versiyonlarında mevcuttur ve herhangi bir kurulum veya bakım gerektirmez. TR-26, sabitlendiği noktadaki titreşimi izler ve doğrudan PLC/DCS 2 telli akım döngüsü ile arayüz oluşturur. Farklı sertifikalarla sunulmaktadır:
Verici, fonksiyonel güvenlik için SIL 2 sertifikasına sahiptir.
| Malzeme | AISI 316L paslanmaz çelik gövde |
| Güç kaynağı | 24 Vdc (10 ÷ 35 Vdc) akım döngüsü 4 ÷ 20 mA (2 telli) |
| Harici bağlantılar | MIL-C-5015 2 kutuplu konektör (iletkenler maksimum kesit 2,5 mm²) |
| 4 kutuplu M12 konektör | |
| Çevresel | - 60°C ÷ + 120°C |
| IP 65 EN 60529/10.91 standartları | |
| Ölçüm türü | Omni-direksiyonel sismik (mutlak titreşim) |
| Dinamik Alan | ± 18 g |
| Yanal Duyarlılık | < 5 % |
| Doğrusallık | ± 2% - 75 Hz |
| Dinamik Performanslar | ±3% / 10Hz – 1kHz - Şekil 2'ye bakınız |
| -3db / 1.5Hz – 2.5kHz | |
| İzolasyon | ≥108 Ω sinyal ile kap arasında |
| Başvuru eksen | Herhangi |
| Standart makine bağlantı dişi | M8x1,25 |
| ¼”-18NPT | |
| ¼’’-28UNF | |
| M6x1 | |
| Bakım | Herhangi bir bakım gerekmez |
| Elektrik bağlantıları | Bipolar ekranlı kablo, iletkenler tipik kesit 2x1mm² |
| Sipariş verirken belirlenecek parametreler | Ölçüm alanı - Makine bağlantı dişi - Sertifikasyon - Bağlantı |
| Montaj torku | 5÷10 N-m |
| Mevcut sertifikasyon | Ex II 2 G Ex ia IIC T6, T5, T4 Gb (ATEX) - Ex ia IIC T6, T5, T4 Gb (IECEx) |
