CEMB online/çakılı durum izleme sistemlerini, titreşim analizlerini ve; hız-aşımı, duruş/kalkış ve ters-dönüş gibi makina koruma sistemlerini içeren kestirimci bakım uygulamalarında geniş bir ürün gamı sunar.
Çözümlerimizi sıralamak gerekirse:
Tamamı SIL2 veya SIL3 sertifikalarına sahip tüm ivme, hız ve yer değiştirme sensörlerimiz ile titreşim izleme amaçlı donanımlarımız gerek sntadart gerekse de ATEX ve IECEX sınıfı patlayıcı ortamda kullanılmak üzere tasarlanmış ve belgelendirilmiştir.
CEMB portföyündeki bu donanımlar rafineriler, petrol ve doğalgaz tesisleri, kimya endüstrisi, gıda sanayi, su ve atıksu tesisleri, enerji santralleri, çimento, demir-çelik ve kağıt sanayide yaygın olarak kullanılmaktadır.
Temassız mesafe/yer değiştirme (deplasman) sensörleri
T-NC/8-API sensörü, bir ferromanyetik malzemenin sensör başlığından olan mesafesini ölçer. Temassız ölçüm, hem dinamik titreşim ölçümü (ham veri) hem de deplasman (yer değiştirme) için uyarlanabilir.

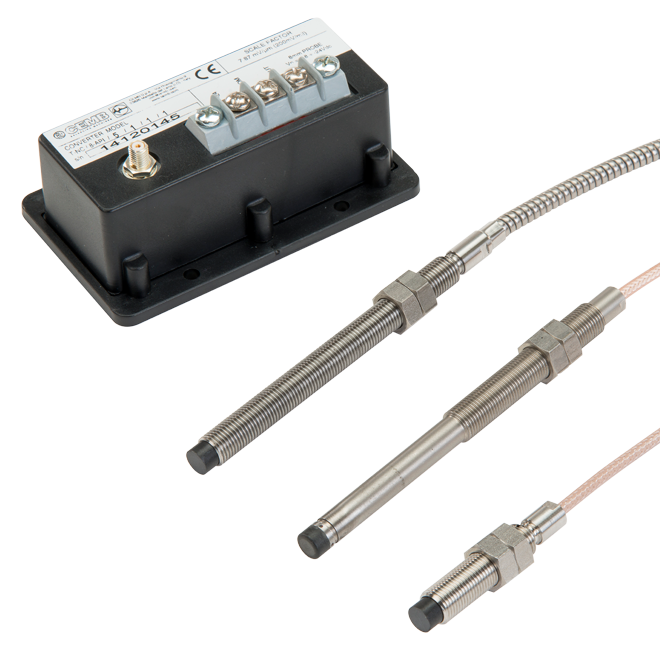

Deplasman sensör seti, bir ST-NC/8 mesafe sensörü, bir CPT-NC/8 uzatma kablosu ve bir T-NC-8/API dönüştürücüsünden oluşur. Ortaya çıkan sinyal, uygulamaya özgü olarak titreşim, deplasman (yer değiştirme), eksenel kaçıklık ve hız ölçümlerine imkan tanır.
Bu ölçüm teknolojisi bir mesafe sensörü, bir uzatma kablosu ve bir sinyal şartlandırıcıdan oluşur. Sinyal şartlandırıcı, sensörü besleyen ve sinyallerdeki bozucu bileşenleri filtreleyerek mesafe ile sinyali doğrudan ilişkilendiren elektronik devreleri içeren bir bütündür. Çalışma prensibi genel olarak, sensör tarafından mesafesi ölçülecek hedefte indüksiyon akımını tetikleyen bir yüksek frekanslı elektromanyetik alanın oluşturulmasına dayanır. Bu indüksiyon akımının yoğunluğu, sensör ile hedef arasındaki mesafeyle doğru orantılıdır ve sinyal şartlandırıcı tarafından bir elektrik sinyaline dönüştürülür. Sensör, paslanmaz çelik gövde ve teflon koaksiyel kablodan oluşmaktadır.
API standartlarına göre üretilen sensörler şu sertifika şartlarını da sağlamaktadır: ATEX, TP TC, IEC EX.
| Temel Donanım Bileşenleri | • AISI 304 paslanmaz çelikten yapılmış ST-NC/8 sensör |
| • CPT-NC/8 uzatma kablosu | |
| • T-NC/8-API dönüştürücü | |
| Besleme | • Nominal -24 VDC (-20 ila -30 VDC aralığı) |
| Temel Bağlantı | • 3 yollu vida terminal bloğu |
| • Sensör için minyatür koaksiyel konnektör | |
| Çevresel Çalışma Aralığı | • Sensör: -35°C ila +175°C |
| • Uzatma kablosu: -35°C ila +175°C | |
| • Sinyal Dönüştürücü: -35°C ila +75°C | |
| Ölçüm Türü | • Diferansiyel |
| Ölçüm Aralığı | • ± 1 mm (0.5 - 2.5 mm) |
| Dynamic Range | • Frekans: 0 ila 10,000 Hz |
| Çıkış Sinyali | • Analog |
| Doğrusallık | • ± 1%, tüm ölçüm aralığında ve çalışma sınırları içinde |
| Nominal Hassasiyet | • 200 mV/mil (7.87 mV/μm) |
| Çıkış Empedansı | • 500 Ohm |
| Sıcaklığa Hassasiyet | • ANSI/API 670'ye göre |
| • SENSÖR | |
| • Diş Tipi | |
| • Gövde Uzunluğu | |
| • Toplam Sensör Uzunluğu (Gövde + Kablo) | |
| • Dişsiz Kısım Uzunluğu | |
| • Kablo Armatürü |
