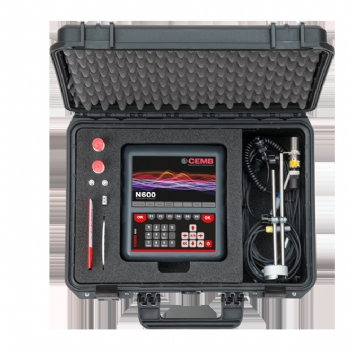

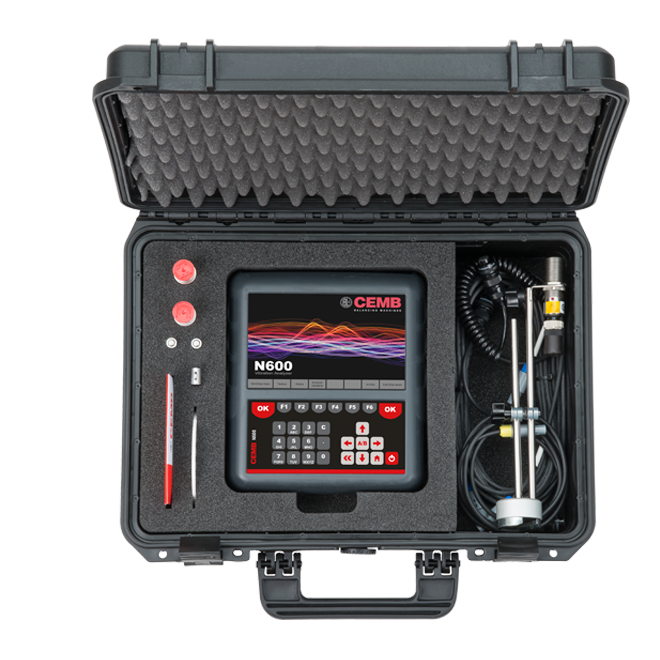

N600 titreşim analizleri, statik ve dinamik yerinde balans, rota bazlı durum izleme ve döner ekipmanlarda ileri düzey zaman ve frekans analizleri gerçekleştirmek için tasarlanmış, CEMB portföyündeki en üst düzey portatif çift kanallı analiz cihazıdır.
N600 taşınabilir çift kanallı titreşim ölçümleri, ham verinin saklanması ve dışarıya aktarılması, zaman ve frekans alanında titreşim analizi, statik ve dinamik balans, durum izleme ve gelişmiş makine arıza teşhisi için tasarlanmış bir cihazıdır. N600 taşınabilir titreşim analizörü ve yerinde balans cihazı, çift kanallı dinamik balans ve makine titreşimlerini izlemek için mükemmel bir araçtır; hem profesyonel rota bazlı durum izleme görevleri için, hem de geçmiş veriye veya trende dayanmayan ilk kez gerçekleştirilecek kullanımda ve döner ekipmanlardan toplanan ham titreşimlerin farklı filtreler ile gelişmiş FFT analizi için uygundur. Kompakt ve sağlam olan N600, statik ve dinamik balans işlemlerini çok kolay ve kesin hale getirmek için tasarlanmıştır.
N600 titreşim analizörü, 250.000 RPM’e kadar devirleri ölçebilen lazer fotoseli ile çok düşük veya çok yüksek hızlı her türlü rotorun tek düzlemli ve çift düzlemli (statik veya dinamik) balans alma işlemini gerçekleştirebilir. 10 KHz'e kadar bant genişliği, yüksek çözünürlüklü büyük 7 inç renkli grafik ekran üzerinde gösterilen 3200 çizgi FFT, N600'yü karmaşık durumlarda profesyonel titreşim analizi yapmak için çok güçlü bir araç haline getirmektedir. Mini USB portu, N600'den PC'ye veri transferine olanak tanır; bu, uzmanların ham veri üzerinde sinyal işleme yöntemlerini uygulayarak mekanik arıza tespiti için titreşim analizi yapmaları veya balans raporları oluşturmaları gereken durumlarda özellikle kullanışlıdır. 2 farklı düzlemde aynı anda dinamik gerçekleştirilebilen balans işlemleri ve titreşim analizi kestirimci bakım uygulamalarına yeni başlayanlar için basitleştirilmiştir. Son derece güçlü ve çok yönlü bir Titreşim Analizörü, hızlı Vibrasyon kontrolleri, ekipmanın tesiste ve yerinde balansının alınması, her türlü döner ekipman üzerinde detaylı analiz için tasarlanmıştır. Olası en düşük seviyede genel titreşim seviyesi yaratan balans, endüstriyel makine verimliliği, uzun ömür ve maliyet tasarrufu için kilit öneme sahiptir.
N600 Titreşim analizörü ve balans cihazı, kestirimci bakımın planlanması için gerekli tüm alt yapıyı sağlar. Teknik ayrıntılar, lab uygulamaları, AR-GE ve balans ile titreşim analizi ve teknik servis için en iyi çözümdür. Portatif N600 analizörü, titreşimlerin detaylı analizi aracılığıyla güçlü bir yazılım tarafından güvenilirlik ekibinin işini kolaylaştırmak için mekanik arızaların titreşim analizleri ile kontrolünü ve çözümünü sağlar.
N600 Titreşim Analizörünün Başlıca Fonksiyonları:
| FONKSİYONLAR | • Farklı parametrelerde (ivme, hız, deplasman) titreşimlerin RMS, Tepe, Tepe-Tepe ölçümleri • Titreşim faz ölçümü • Titreşimlerin zaman ve frekans analizleri • Zaman veya hızla ilişkili toplam titreşim değerlerinin izlenmesi (Bode çizimi) • 1 veya 2 kanallı balans • Zaman dalga formunun (ham veri) kaydedilmesi ve analizi |
| ÖLÇÜM TİPLERİ | • RMS • Tepe değeri (Pk) • Tepe-Tepe değeri (PP) |
| ÖLÇÜM BİRİMLERİ | • İvme: [g] • Hız: [mm/s] veya [inch/s] • Deplasman: [μm] veya [mils] • Frekans: [Hz] veya [Cpm] |
| GİRİŞ/ÇIKIŞ BİRİMLERİ | • 2 bağımsız ve eş zamanlı veri ölçüm kanalı (ivmeölçer, hız ölçer, temassız, en fazla 5V-PP değerini aşmayan herhangi bir sinyal) • 1 fotosel kanalı (hız ve açı referansı) • Veri transferi için 2 adet USB port |
| TİTREŞİM ÖLÇÜMLERİNİN FONKSİYONLARI | • Belirli ve ön-tanımlı frekans bantlarında toplam titreşim değerinin ölçümü (10-1000 Hz; 3-300 Hz; 10-10000 Hz) veya kullanıcı tarafından belirlenen bantlarda (3-20000 Hz aralığında) titreşim ölçümleri • 1x temel titreşim değeri ve fazının ölçümü • Döner ekipmanın devir ölçümü |
| FFT FONKSİYONU (FREKANS ANALİZİ) | • FFT analizi (manuel/zamanlayıcı) • Maksimum ayarlanabilir bant genişliği (25; 100; 500; 1000Hz; 2.5; 5; 10; 15kHz) • Çözünürlük (100; 200; 400; 800; 1600; 3200 çizgi) • Ortalama sayısı: 1 ila 16 • Sıralı en yüksek tepe değerleri listesi |
| İZLEME VE VERİ TOPLAMAK İÇİN FONKSİYONLAR | • Genel titreşim verisinin ve trendinin kaydedilmesi ve gösterilmesi • Ölçüm sırasında devir değiştiğinde titreşim trendi ve fazın kaydedilmesi ve gösterilmesi |
| YERİNDE DİNAMİK BALANS | • Uygulama düzlemlerinin sayısı: 1 ila 2 • Balanssızlık seviyesi için ölçüm denge ve yeterliliğinin göstergesi • Adım adım rehberlik eden balans alma prosedürü, düzenleme ve ara değişiklik seçeneği ile kaldığınız yerden devam edebilme özelliği • Balanssızlığın vektörel ayrıştırılması • Ağırlık ekleyerek veya çıkararak balans alma |

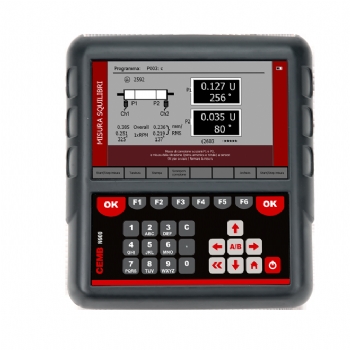

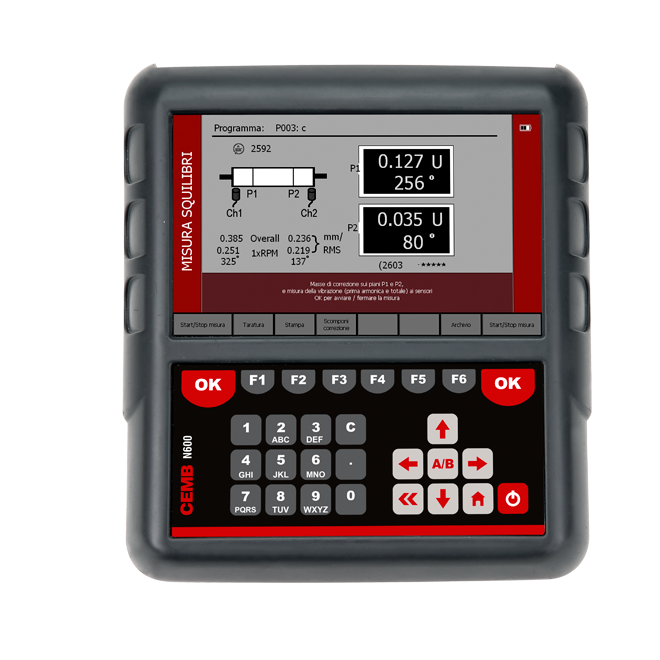

| GENEL ÖZELLİKLER | • Ekran: 7” renkli LED arka aydınlatmalı TFT LCD • A/D dönüştürücü: 24 bit çözünürlük • Boyutlar: Yaklaşık 225 x 200 x 50 mm • Ağırlık: 1.4 kg |
| ÇALIŞMA KOŞULLARI | • Sıcaklık: -10° ila +50° C • Hava nem oranı: Buhar olmadan %0 ila %95 |
| GÜÇ KAYNAĞI | • Şarj edilebilir 6Ah lityum pil • Şarj süresi: < 5 saat (pil tamamen boşaldığında) • Güç kaynağı - pil şarj cihazı 100-240 V, 50/60 Hz (24 V, 1.5 A) • Pil ömrü: Ortalama kullanıma göre > 8 saat |
