Hız/faz analizi uygulamaları için CTC, PRO Dinamik Voltaj Prob Sistemlerimizin kullanılmasını önermektedir. Hız/faz uygulamalarında kullanılan problar, milin dönme yolunda bir veya daha fazla kama yuvası bulunan kısmının üzerine monte edilmelidir. Bu şekilde kullanılan PRO Yakınlık Probları, dönen bir şaft veya dişliden devir başına bir darbe veya devir başına birden fazla olay darbesi üretecektir. PRO Proximity Prob Sistemi, dijital darbe sinyali üreten bir cihazı tetiklemek için kullanılabilecek veriler sağlar. Bently Nevada™ Keyphasor™ modülüne eşdeğer bir darbe sinyali elde etmek için röle gibi üçüncü taraf bir cihaz kullanılır. PRO Proximity Probe sistemleri yalnızca kama yuvasının prob ucundan ne zaman geçtiğini gösterecek yer değiştirme verilerini sağlayacaktır; kendisi herhangi bir sinyal üretmeyecektir.
Gerilim Sürücülü PRO Proximity Prob Sistemleri, bir Keyphasor™ modülü ile kullanıldığında şaftın dönme hızını ve 1x titreşim genliği ve fazı gibi vektör parametrelerini ölçmek için Bently Nevada™ 3500 Serisi modüller ve harici teşhis ekipmanı ile birlikte kullanılabilir. Bu kama yuvası modüllerinin giriş sinyali aralığı +0,8 V ila -21,0 V'tur, standart yakınlık problarından dinamik voltaj verilerini almak için tasarlanmıştır. Bu problardan alınan gerçek zamanlı yer değiştirme ölçümleri, modüllere şaft üzerindeki kama kanal(lar)ının yakınlık probunun önünde ne zaman hareket ettiğine dair bir gösterge verir.

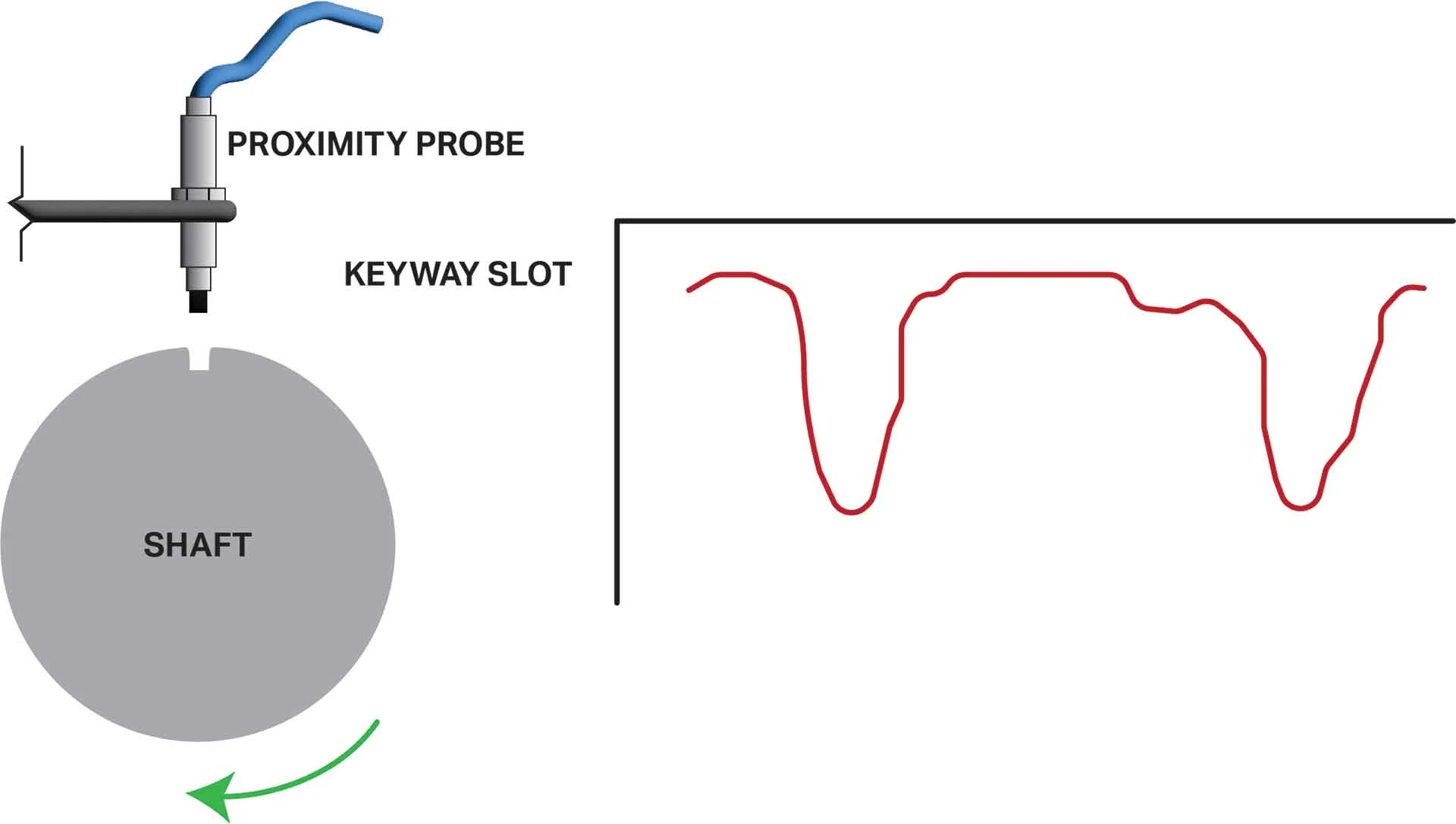

Yukarıdaki şekilde, dönen bir şafttaki kama yuvası üzerine monte edilmiş bir voltaj probundan alınan gerçek zamanlı yer değiştirme verileri gösterilmektedir. Bu örnekte, kama yuvası prob ucunun önünde dönerken meydana gelen iki yer değiştirme sivri ucunu görebilirsiniz. Şaftta iki sivri uç ve sadece bir kama yuvası olduğu için veriler şaftın iki tam dönüşünü gösterir. Yakınlık probu seti bir Bently Nevada™ Keyphasor™ modülü ile birlikte kullanılırsa, bu yer değiştirme sivri uçlarından biri her oluştuğunda dijital bir darbe sinyali üretecektir. darbeler arasındaki süre milin hızını hesaplamak için kullanılabilir. Bu Keyphasor™ verileri radyal olarak monte edilmiş iki probla (şaftın kama yuvası üzerinde olmayan farklı bir kısmında) birlikte eşzamanlı olarak kullanıldığında, analistin faz analizi yapmasına olanak tanır. Faz analizi, analistin bir şaftın dönüşü sırasında titreşim ve konum değişikliklerinin hangi yönde meydana geldiğini tespit etmesini sağlar.
Bently Nevada™ Keyphasor™ modülünü kullanmayan uygulamalar için, dinamik voltaj prob sistemleri bir kama yuvası üzerine monte edildiğinde yine de hız ve faz ölçümleri sağlayabilir. Kullanılan DAQ sistemine ve yazılımına bağlı olarak, bir analistin voltaj probu sistemi bir kama yuvası algıladığında bir "kama yuvası darbesi" tetiklemek için belirli genlik eşiklerini ayarlaması gerekecektir. Örneğin, bir son kullanıcının 0,5 mm kama yuvasına sahip bir mili varsa, "Keyphasor™ darbe sinyalini" 0,5 mm'de tetiklenecek şekilde ayarlamalıdır, böylece bir hız/faz darbesi yalnızca kama yuvası prob sisteminin ölçülebilir alanından geçtiğinde meydana gelecektir.
