Standart bir dinamik gerilim yakınlık probu sistemi, karmaşık analiz ve durum izleme için ayrıntılı verilerden oluşan bir gerilim sinyali sağlar. Bu verileri analiz etmek için doğru donanıma sahip olanlar için bu harika olsa da, herkes karmaşık analiz yapmak için eğitime veya donanıma sahip değildir.
PRO Line 4-20 mA Akım Sürücüleri, makinenin durumunu izlemenin önemli olduğu, ancak tam bir DAQ rafı veya MPS (Makine Koruma Sistemi) için bütçe veya ihtiyaç bulunmayan uygulamalar için harika düşük maliyetli çözümlerdir. 4-20 mA sinyalleri PLC, DCS ve Kontrol Odası Monitörleri tarafından kullanılan çok yaygın proses kontrol sinyalleridir. 4-20 mA sinyalleri, uzun mesafeleri bozulmadan kat edebildikleri ve yaygın olarak kullanılan çok çeşitli ekipman tarafından çok kolay ve ucuz bir şekilde okunan sabit bir okuma sağladıkları için çok popülerdir. Tüm PRO Line 4-20 mA sürücüleri ayrıca kasanın ön tarafında analistin probun filtrelenmemiş voltaj çıkışına erişimini sağlayan tamamen izole edilmiş bir BNC'ye sahiptir.
Bir yakınlık probu sisteminin iki ana işlevi şunlardır: (1) titreşimi ve (2) bir milin muhafazasına göre konumunu belirlemek. Bu iki ölçüm için izleme çözümleri sağlamak amacıyla CTC farklı 4-20 mA akım sürücü tipleri sunmaktadır:
4-20 mA Radyal Seri Sürücüler
Bu sürücüler sadece şaftta meydana gelen radyal titreşimin şiddetine odaklanır ve titreşim sinüs dalgasının negatif ve pozitif tepe noktaları arasındaki mesafe olarak ölçülür, aynı zamanda tepeden tepeye (Pk-Pk) ölçüm olarak da bilinir. Bu, orijinal dinamik voltaj sinyalinin yalnızca AC kısmına odaklanarak ve bunu 4-20 mA proses sinyaline dönüştürerek gerçekleştirilir.

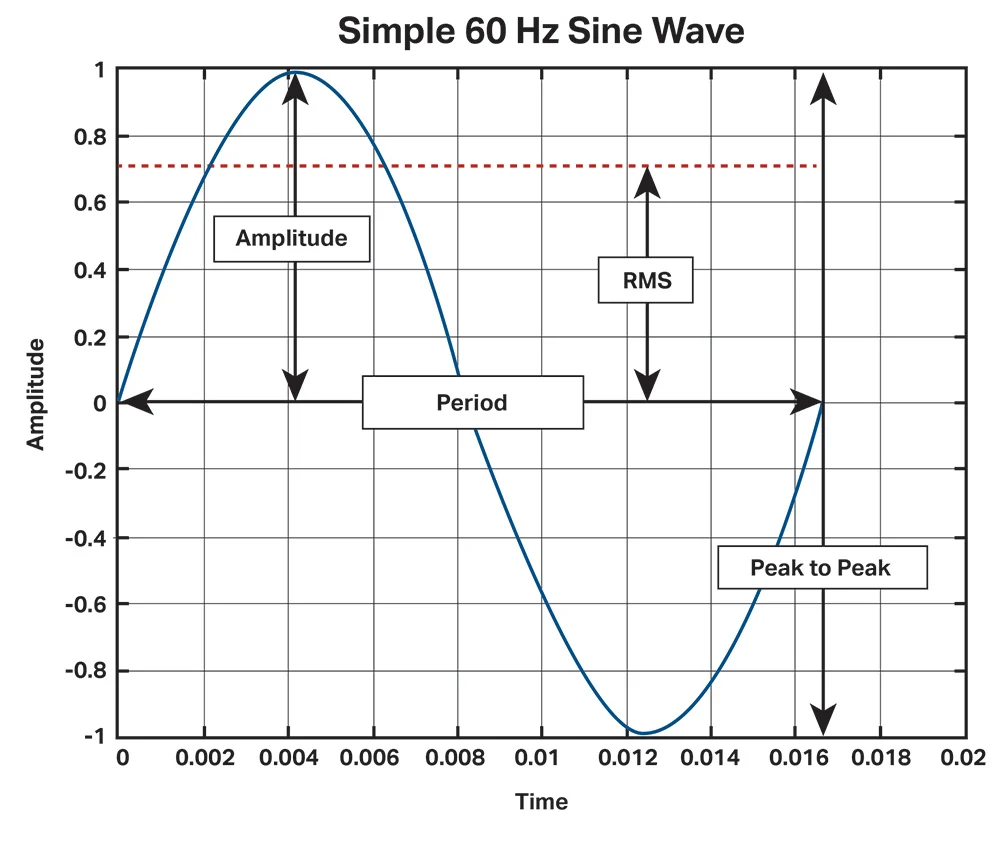

Titreşim şiddeti arttıkça, titreşimi gösteren AC sinüs dalgasının genliği artacak ve böylece sinüs dalgasındaki pozitif ve negatif tepeler arasındaki mesafe artacaktır. Tepeden tepeye değer arasındaki bu mesafe artışı, prob sürücüsünün 4-20 mA çıkışındaki artışla temsil edilir. Dolayısıyla, titreşim daha şiddetli hale geldikçe, voltaj sinyalinin AC sinüs dalgası kısmı büyüyecek, bu da tepeden tepeye değeri artıracak ve artan bir 4-20 mA sinyali ile temsil edilecektir. Bu 4-20 mA sinyalinin ölçeklendirilmesi, bu sürücü tipi sipariş edilirken yapılandırılabilir. Aşağıda bir dalga formunun tepeden tepeye ölçümünün nasıl göründüğüne dair bir örnek verilmiştir:
4-20 mA Radyal Seri Sürücüler
Bu sürücüler sadece şaftta meydana gelen radyal titreşimin şiddetine odaklanır ve titreşim sinüs dalgasının negatif ve pozitif tepe noktaları arasındaki mesafe olarak ölçülür, aynı zamanda tepeden tepeye (Pk-Pk) ölçüm olarak da bilinir. Bu, orijinal dinamik voltaj sinyalinin yalnızca AC kısmına odaklanarak ve bunu 4-20 mA proses sinyaline dönüştürerek gerçekleştirilir.
4-20 mA Eksenel Prob Sürücü Serisi

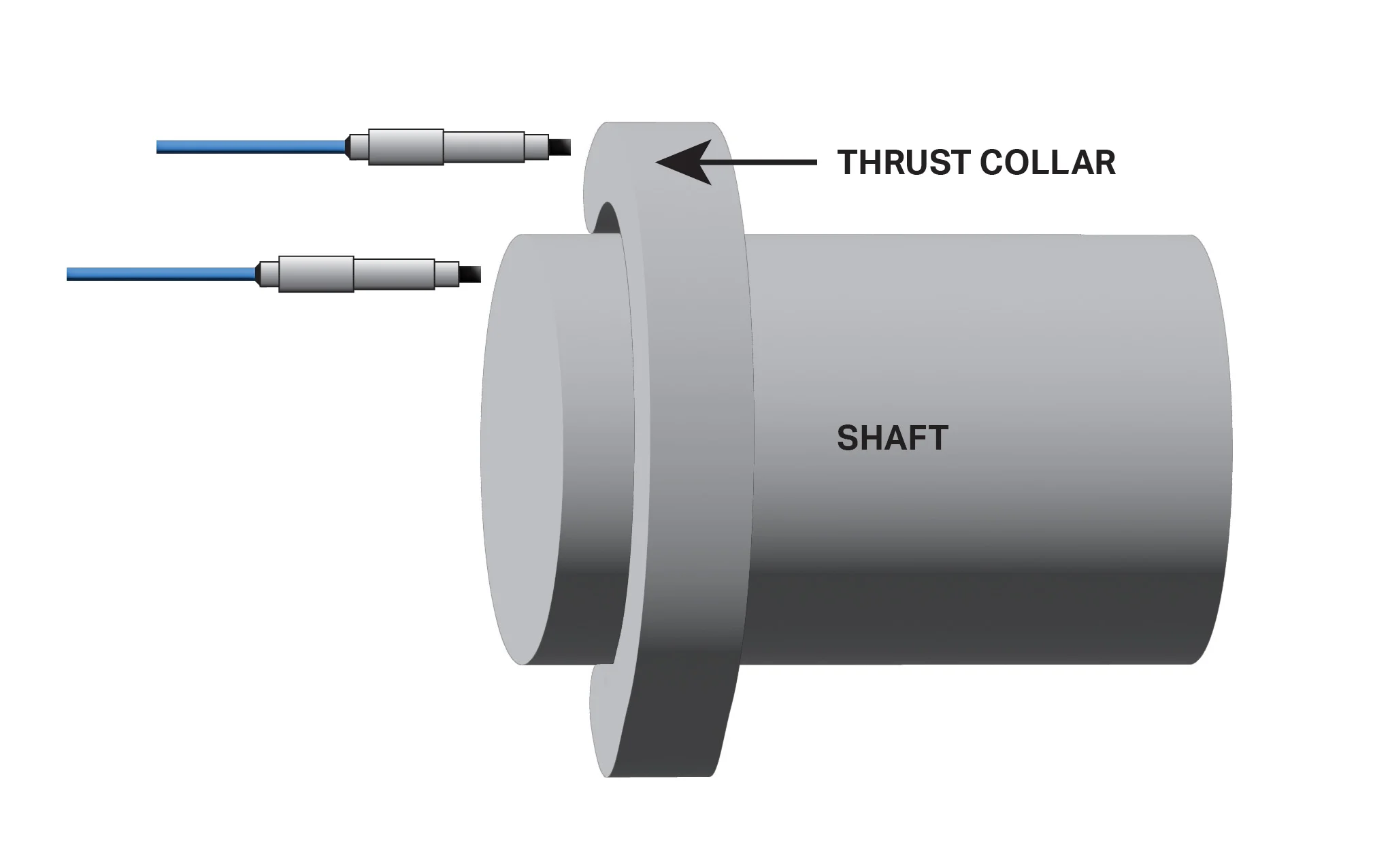

Bu sürücü serisi yalnızca orijinal voltaj sinyalinin DC kısmına odaklanır ve kullanıcıya şaftın konumu hakkında veri sağlarken sinyalin titreşimi gösteren AC kısmını filtreler. Bunlar öncelikle şaftın ucunda veya termal genleşmeyi veya eksenel itmeyi ölçmek için mevcutsa bir şaft bileziğinde kullanılır. Genellikle bu bilgiler, şaft orijinal konumundan belirlenen bir mesafenin ötesine hareket ederse bir makineyi kapatmak için alarmları ve anahtarları tetiklemek için kullanılır.
