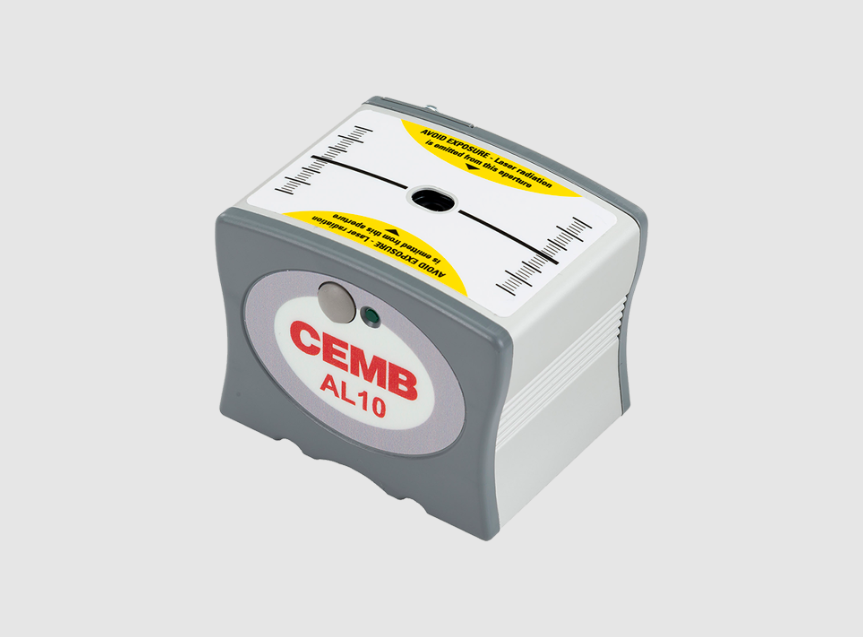

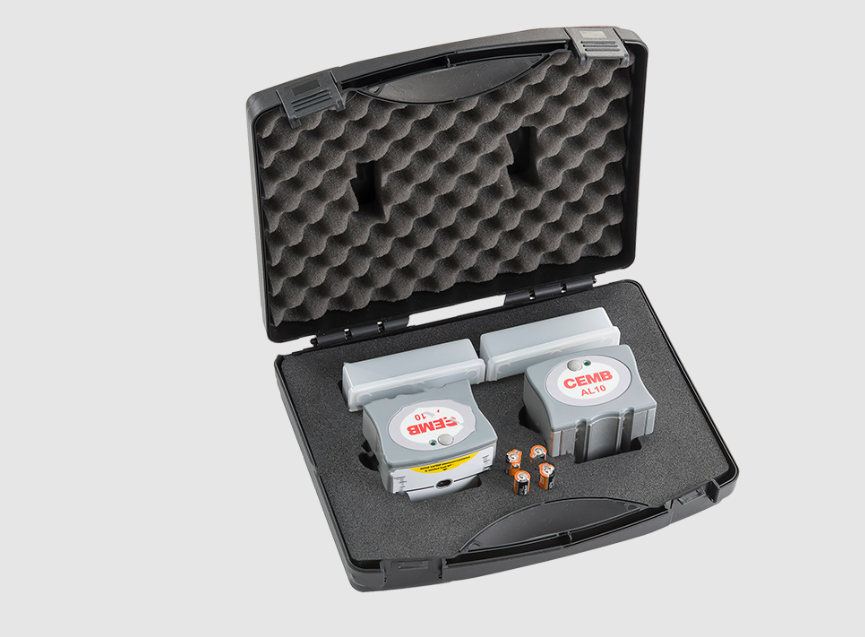

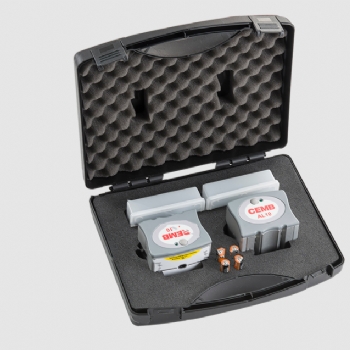

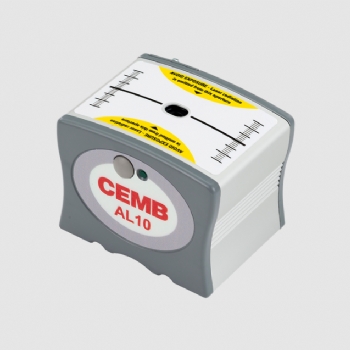

AL10 Lazerli Kasnak Hizalama Cihazı

CEMB Lazerli Kasnak Hizalama Sistemi, endüstriyel standartlarda gerek düşük gerekse de yüksek devirli kayış/kasnak sistemi ile çalışan ekipmanları kablosuz ve lazerli ayarlamak için kullanılabilecek basit ve hızlı bir arayüze sahip kasnak hizalama cihazıdır.

Ekipman ömrünü uzatmak, motor ve yataklama rulman arızalarını en aza indirmek için doğru kasnak hizalamasını kolay ve hızlı gerçekleştirmek esastır; bu amaçla tasarlanmış AL10’un öne çıkan özelliklerini sıralamak gerekirse:

• KULLANIMI KOLAY
• ÇİFT LAZER
• EKİPMAN/KASNAK TÜRÜNDEN BAĞIMSIZ KURULUM

Yeni Lazer Kasnak Hizalama Sistemi AL10, iki adet lazer vericisini eş zamanlı yansıtarak hizalamayı gerçekleştirir. Kasnak olukları referans olarak kullanılır. Oluşturulan bu laser kanalı, kasnakların hızlı ve doğru bir şekilde sıfır açı ile ayarlanmasını sağlar.

Hizalama süreci

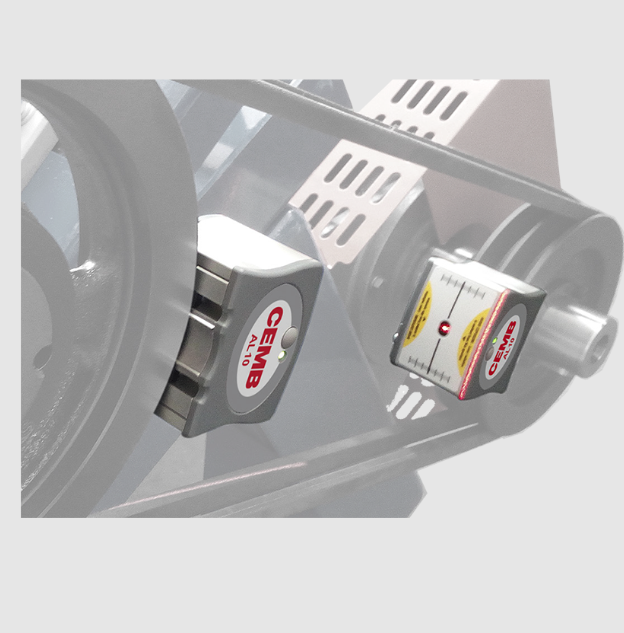

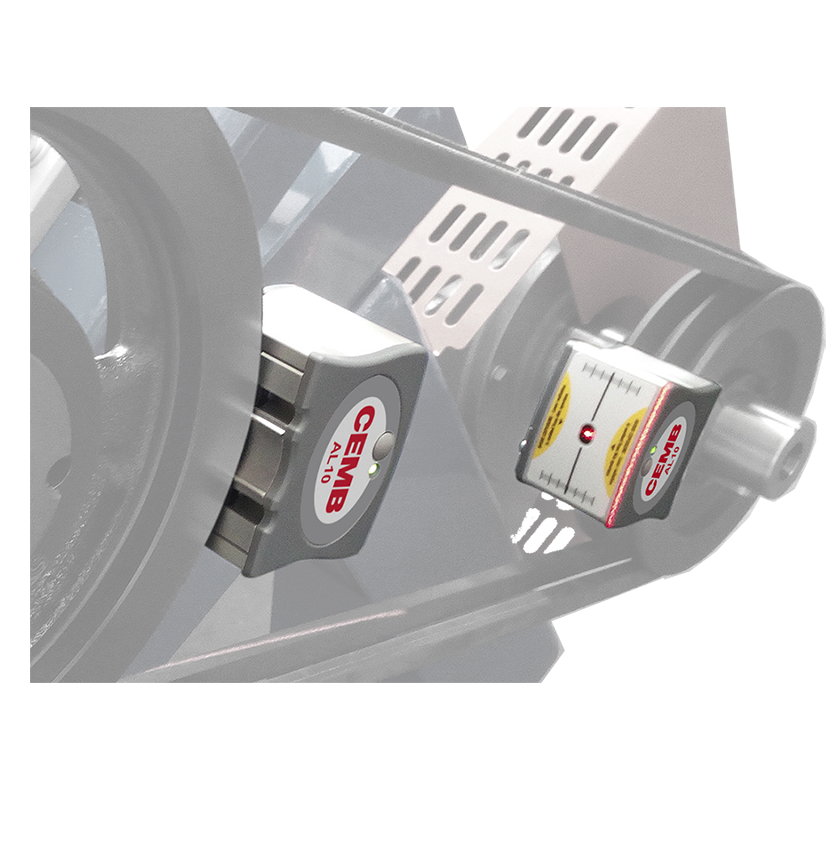

Lazer üniteleri, birbirleri ile karşılıklı bir lazer kanalı/hizası oluşturur. Kasnaklar doğru bir şekilde hizalandığında, lazer çizgiler her iki ünite üzerinde de merkezlenen referanslara uyar. Çift lazer hizalama, tek lazer sistemlerinden daha iyi hassasiyet ve hız sağlar. Eğer kayış/kasnak hizalanmamışsa, çizgi merkezlemeden sapar.

Hizasızlık Türleri

Hizalama işlemine başlamadan önce kasnakların şaftlara doğru monte edilmiş olması ve şaftların yataklarında hizalı olması çok önemlidir. Salınım yaratan veya deforme olmuş kasnaklar hizalamanın kalitesini ve doğruluğunu ciddi şekilde etkiler. Hizasızlık türleri aşağıda sıralanmıştır:

• Açısal hizasızlık
• Paralel hizasızlık

CEMB AL10 kasnak hizalama cihazı ile bu iki türde hizasızlığı kolayca giderebilir ve kayış/kasnak sistemi ile aktarım yapan ekipmanlarda motor ve yataklama rulmanlarının ömrünü uzatabilirsiniz.
